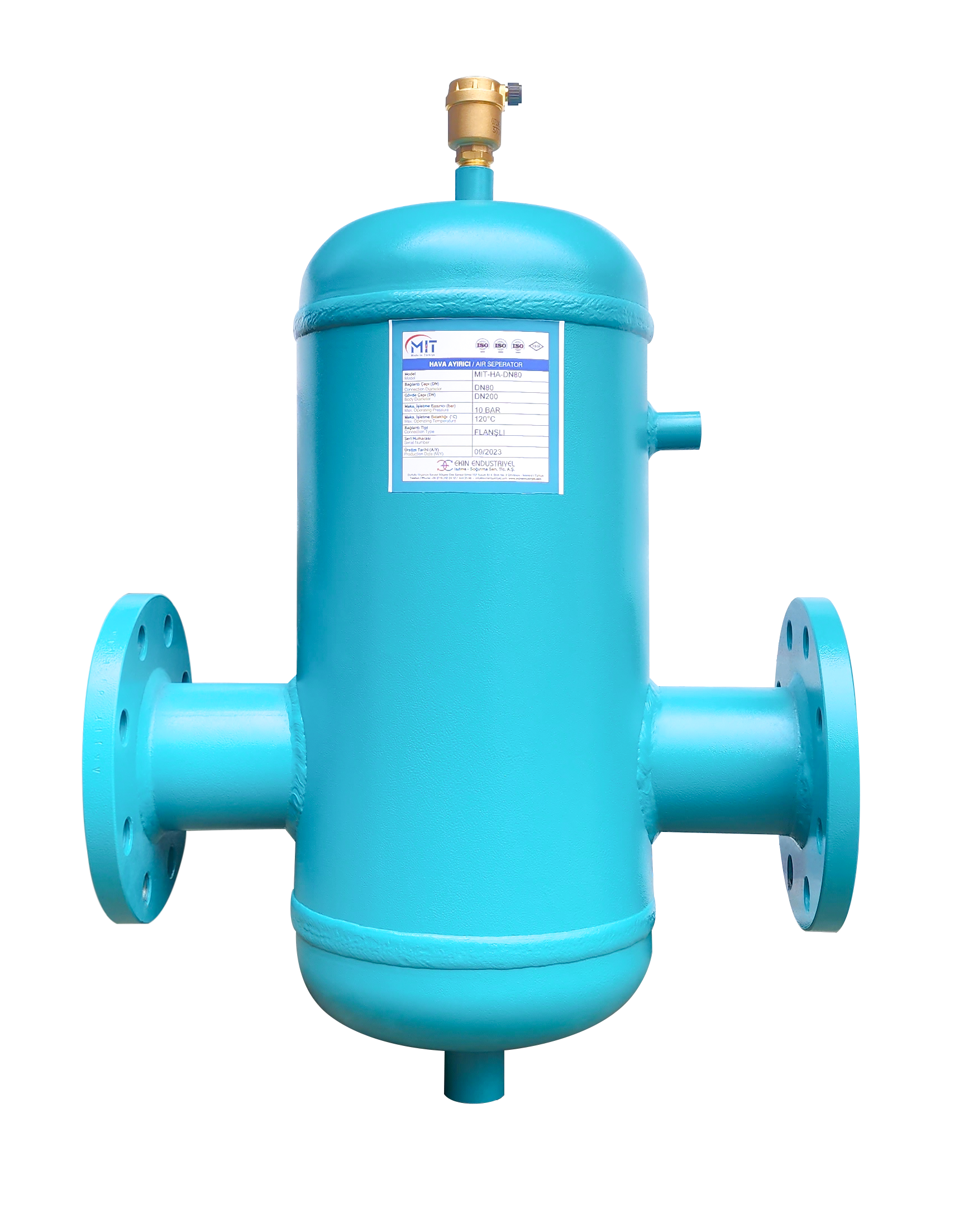

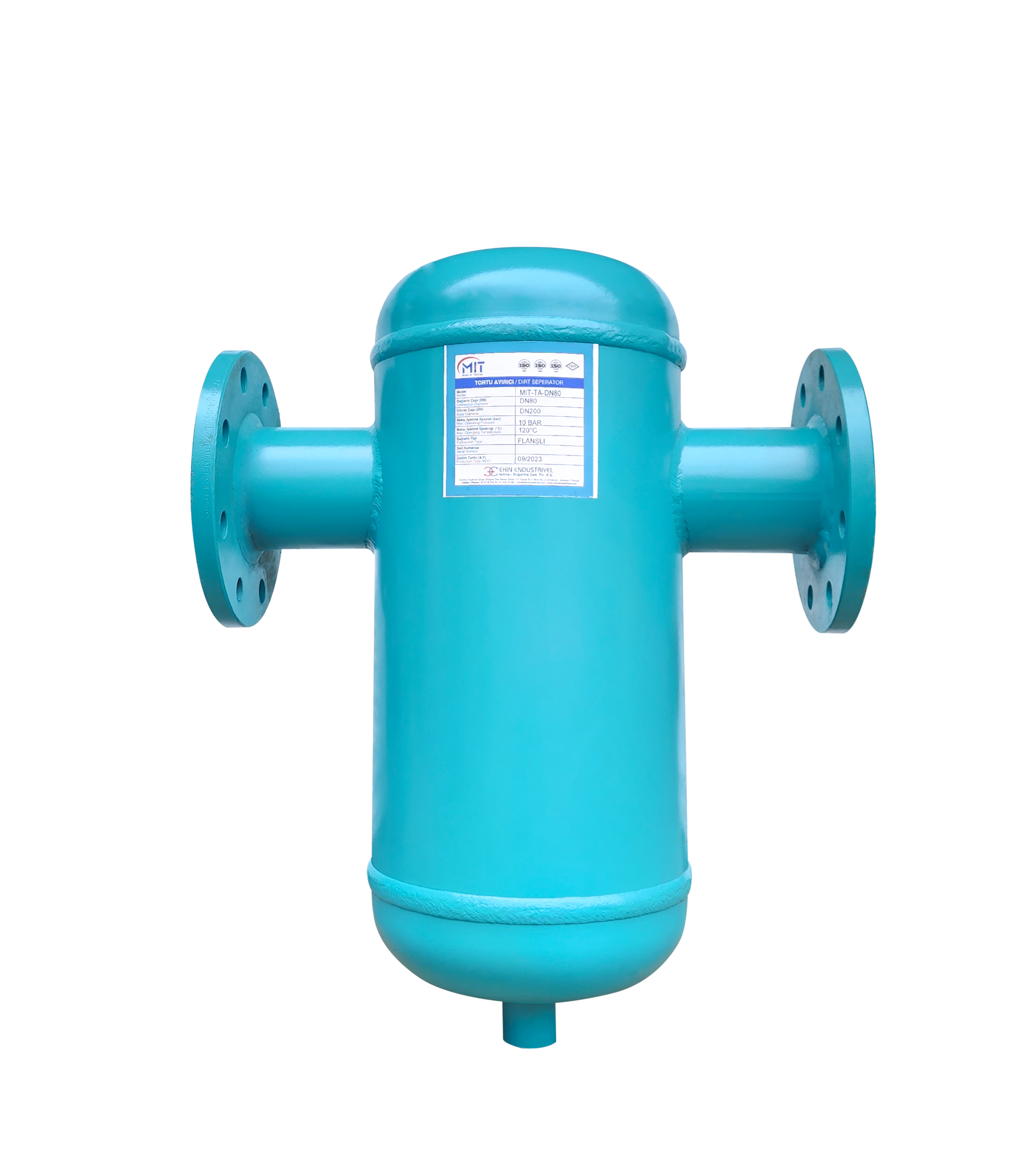

MIT buhar ve hava seperatörü

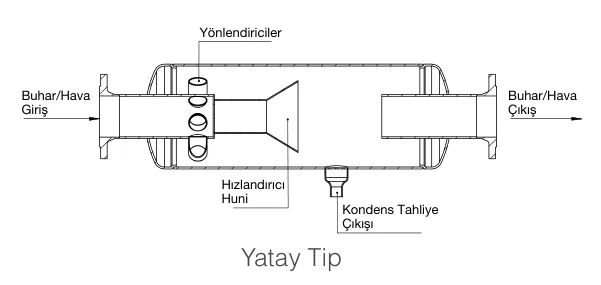

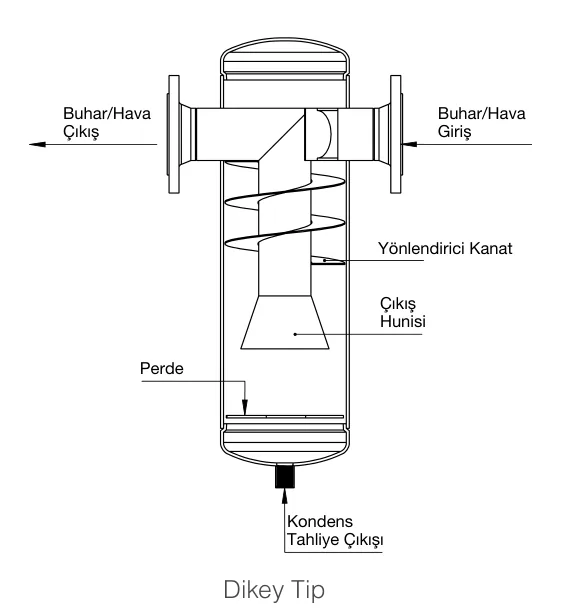

Seperatör, buharın taşıdığı su damlacıklarını ve partikülleri vorteks etkisiyle ayırır. Ayrılan kondens gövdenin altındaki tahliye çıkışından atılır, sisteme kuru buhar gider. MIT seperatör dikey ve yatay tipte; flanşlı, dişli veya kaynak boyunlu; karbon çelik veya paslanmaz çelikten üretilir.
Şartnameye yazmak için örnek
1 adet MIT buhar seperatörü, dikey tip, DN80, 16 bar basınç sınıfı, flanşlı bağlantı, karbon çelik gövde.
Çap ve basınç sınıfı CE belgesindeki model listesine göredir (DN40–DN200; 16, 25 veya 40 bar). Flanş standardı, malzeme kalitesi ve en yüksek sıcaklık kaynaklarda yazılmaz; teklifte istenir.
Islak buharın etkileri
- Koç darbesi oluşur, tesisat zarar görür.
- Kontrol vanası ve buhar sayacı sapar, ölçüm ve kontrol cihazlarının ömrü kısalır.
- Isı transfer yüzeyinde film direnci artar, aynı yük için çevrim süresi uzar.
- Korozyon ve erozyon kaynaklı arızalar artar.
Kaynak: ekinendustriyel.com buhar seperatörü sayfası ve sık sorulan soruları (soru 6). Ne olduğu ve nasıl çalıştığı ana sitede: buhar seperatörü nedir.
Nereye konur

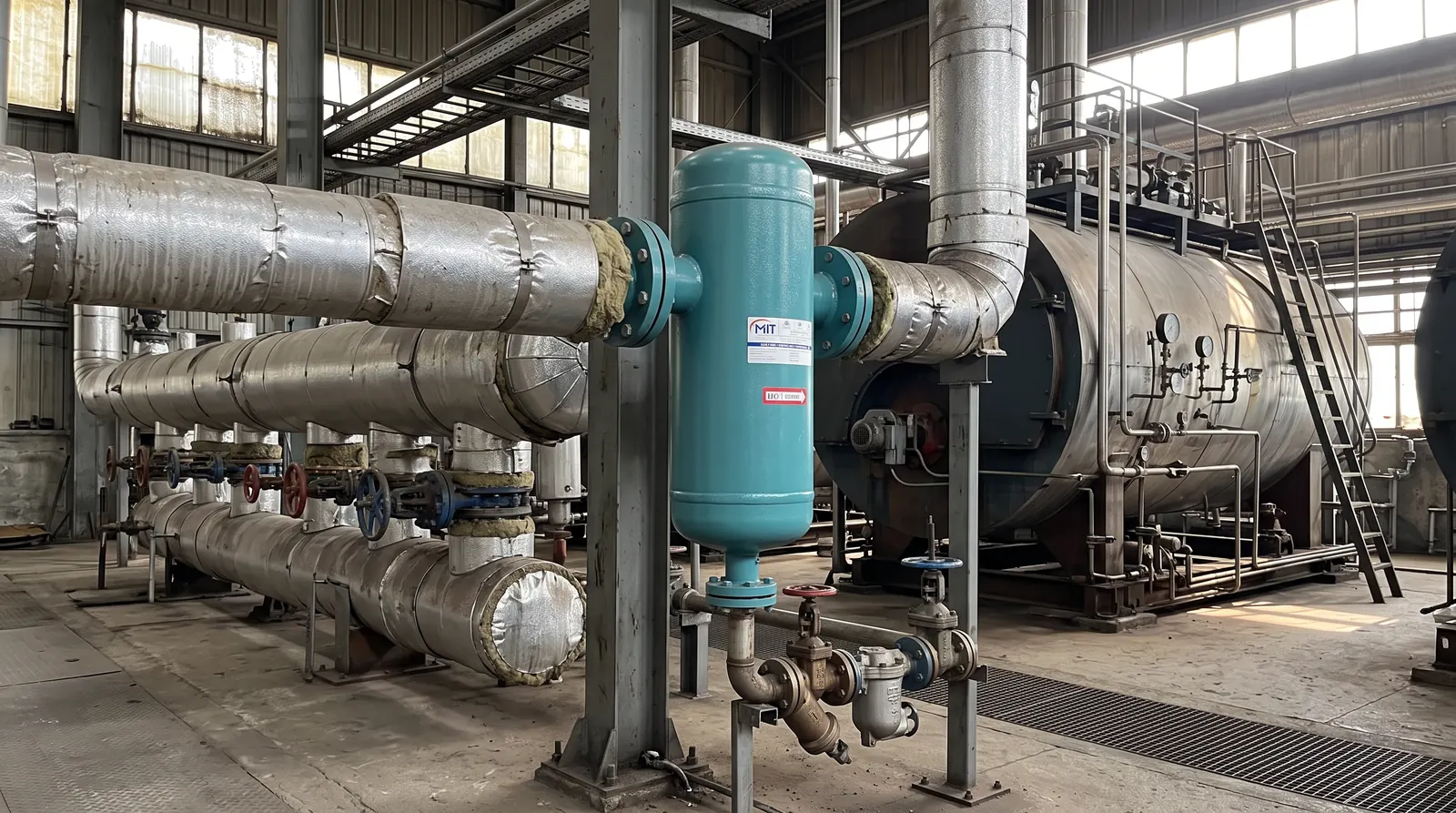

- Buhar kazanı çıkış hattı Kılavuzdaki bağlantı şemasında seperatör kazan çıkışındadır (s. 8).
- Kontrol vanası ve buhar sayacı öncesi
- Isıtma bataryası, kurutucu ve proses ısı değiştiricisi girişi
- Buhar türbini girişi

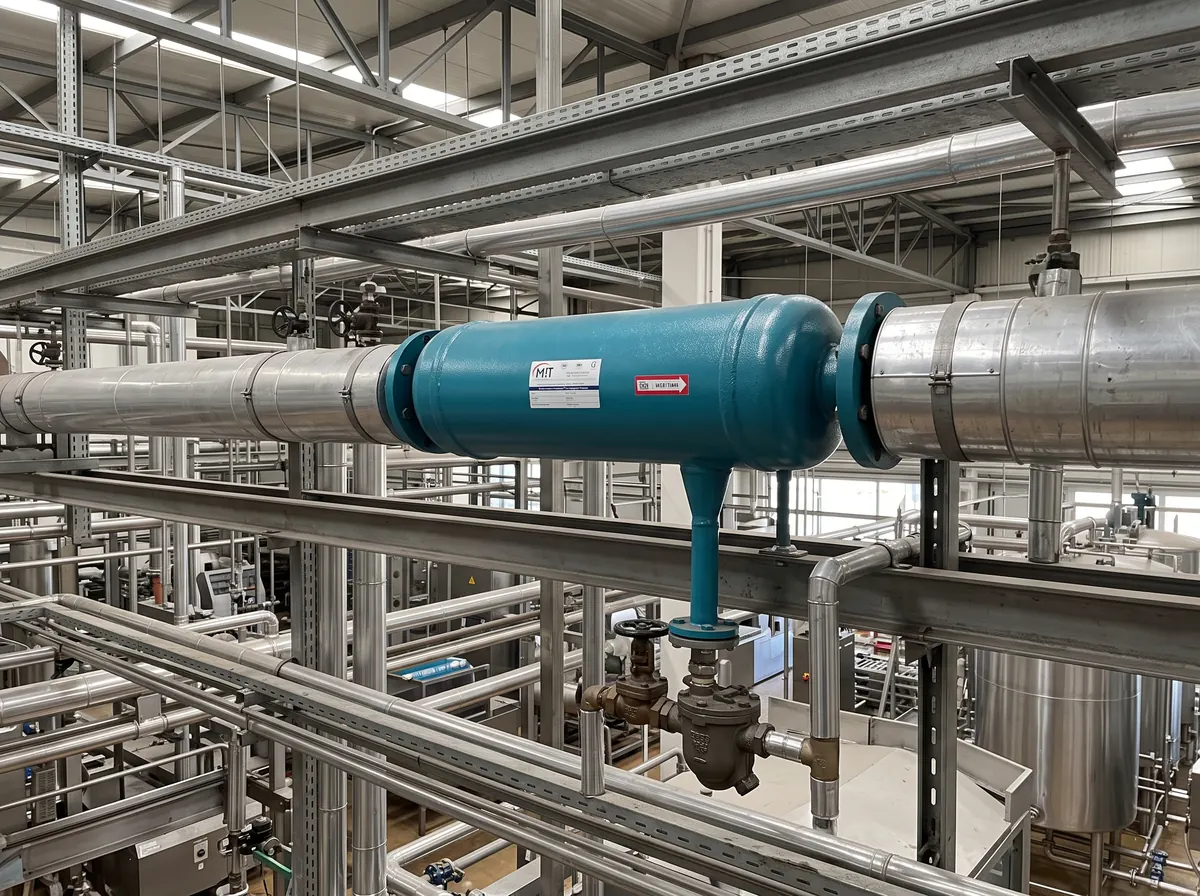

- Dikey yükselişlerden sonra ve uzun yatay hatlarda aralıklarla
Kılavuz, kuru buharın gerekli olduğu sisteme en yakın yere montajı önerir (s. 7). Diğer satırlar: ekinendustriyel.com buhar seperatörü sayfası ve sık sorulan soruları (soru 2).
Buhar hızı
Seperatörün ayırma başarısı, içindeki buhar hızının üreticinin önerdiği aralıkta kalmasına bağlıdır; şüphede bir üst çap hızı ve basınç kaybını düşürür (ana site sık sorulan soruları, soru 4).
Hesap sayfası buhar debisinden ve işletme basıncından doymuş buhar yoğunluğunu IAPWS-IF97 formülasyonuyla bulur, DN40–DN200 için hızı ve o basınçta kullanılabilecek basınç sınıfını verir. MIT için izin verilen hız aralığı yayımlanmamıştır.
| Anma çapı | 16 bar | 25 bar | 40 bar |
|---|---|---|---|
| DN40 | yok | yok | 40 bar |
| DN50 | yok | 25 bar | 40 bar |
| DN65 | 16 bar | 25 bar | 40 bar |
| DN80 | 16 bar | 25 bar | 40 bar |
| DN100 | 16 bar | 25 bar | 40 bar |
| DN125 | 16 bar | 25 bar | yok |
| DN150 | 16 bar | yok | yok |
| DN200 | 16 bar | yok | yok |
Ana site ürünü PN16, PN25 ve PN40 sınıfında üretilebilir diye tanımlar; listede her çap her sınıfta yoktur. Liste dışındaki çap ve sınıf için teklif isteyin. 16 model kodu, emniyet ventili sınıfları ve iç yapı: buhar seperatörü modelleri.
Bağlantı şeması

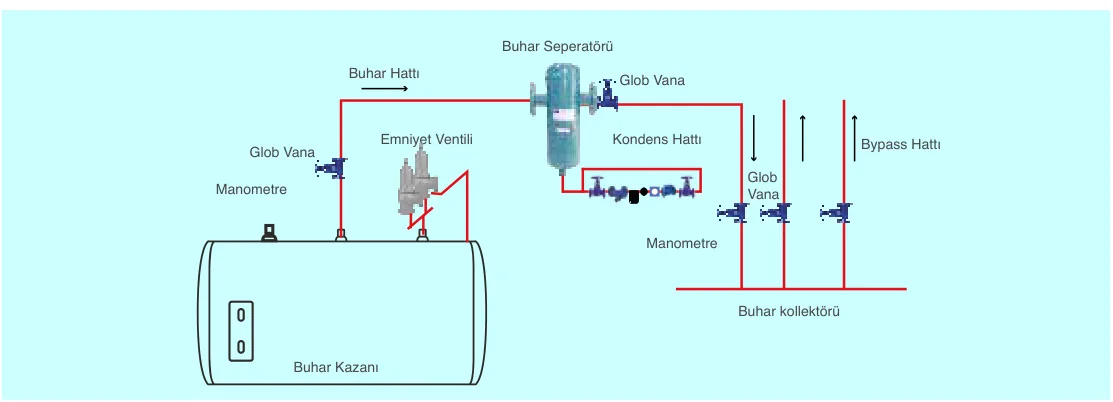

Kılavuzdaki şemada seperatör kazan çıkışındaki buhar hattı üzerindedir, öncesinde ve sonrasında glob vana vardır. Kondens hattı seperatörün altından alınır; emniyet ventili ve manometre kazan üzerindedir.
Akış yönü, kondens tahliyesi, emniyet ventili, taşıma ve periyodik muayene: buhar seperatörü montajı.
Belgeler
| Belge | Veren, numara, kapsam | Tarih | Dosya |
|---|---|---|---|
| Seperatör kullanım kılavuzu | Ekin Endüstriyel; buhar ve hava seperatörü s. 7–8, uyarılar s. 1 | PDF tarihi 2023, revizyon yazılmamış | Kılavuzu indir (PDF, 3,4 MB) |
| CE, PED 2014/68/AB Modül A | ISQ, TR-PED-107-2038; buhar seperatörü MIT.B.S.D ve MIT.B.S.Y, DN40–DN200 | Geçerlilik 7.10.2025, süresi doldu | Sitede yayımlanmaz; güncel belge teklifle istenir |
Ana sitede "Seperatör - TSE" ve "Seperatör Grubu CE" adıyla listelenen TSEK ve PED Modül A2 belgeleri hava ayırıcı, tortu ayırıcı ve denge kabı içindir; buhar seperatörünü kapsamaz.
Teklif iste
Yıldızlı alanlar zorunlu. Fiyat için tip, anma çapı, basınç sınıfı, bağlantı, malzeme, adet ve teslim yeri gerekir; buhar debisi ve basınç çap kontrolü içindir.
Teslim ve garanti
MIT ürünleri üretim hatalarına karşı 2 yıl garantilidir (kılavuz s. 1); garanti ürünün tesliminde başlar. Mekanik montaj, devreye alma ve üçüncü taraf testleri teklife dahil değildir (genel satış şartları, madde 4 ve 14).
